Un trasformatore di isolamento non è un semplice componente elettrico. È lo scudo invisibile tra la rete a terra e
l’impianto di bordo: separa, protegge, isola garantendo sicurezza elettrica e zero corrosione galvanica, indipendentemente da dove sei ormeggiato.
Caratteristiche tecniche
Il trasformatore di isolamento separa elettricamente l’impianto di bordo dalla rete di banchina: i due circuiti non hanno alcun punto in comune. Questo significa che eventuali guasti o dispersioni presenti sulla rete a terra non si propagano mai sull’imbarcazione e viceversa.
Le correnti vaganti che scorrono attraverso l’acqua tra banchina e scafo sono la causa principale della corrosione galvanica, responsabile di danni silenziosi a eliche, assi, anodi e strutture metalliche sommerse. L’isolamento galvanico le interrompe alla radice.
In acqua, una dispersione elettrica anche piccola può essere pericolosa. Il trasformatore di isolamento elimina il collegamento diretto con il neutro della rete a terra, azzerando il rischio di elettrocuzione per chi si trova in acqua vicino all’imbarcazione un requisito fondamentale nelle marine moderne e richiesto dalle normative ABYC e IEC 60364-7-709.
Ogni trasformatore viene dimensionato sulla potenza reale dell’impianto di bordo e sullo spazio disponibile in sala macchine. Realizziamo versioni toroidali compatte, silenziose, con bassissima dispersione di flusso, ideali dove lo spazio è ridotto e versioni a colonne, più robuste e adatte a potenze elevate o ambienti con vibrazioni importanti.

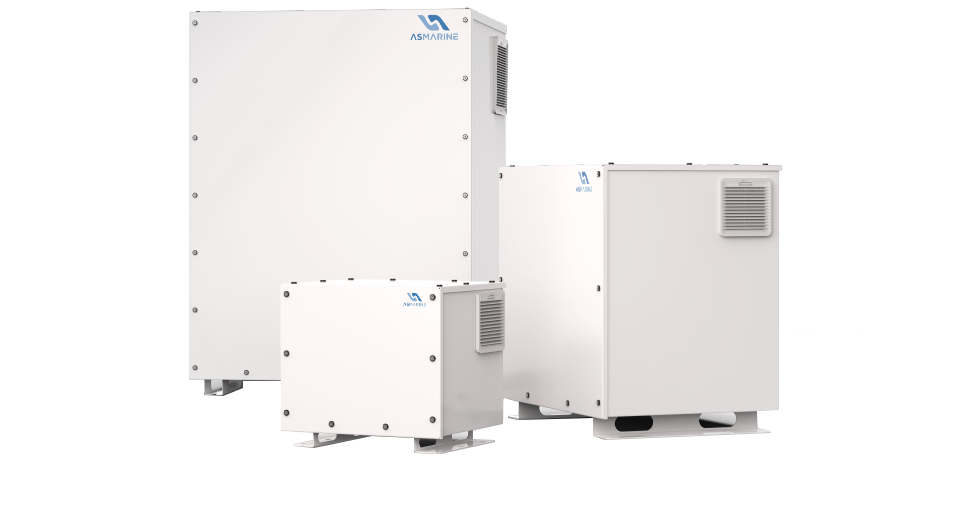

Ogni trasformatore viene consegnato già integrato nel suo box in acciaio inox AISI o alluminio marino verniciati a polvere, completo di gruppo di ventilazione forzata dimensionato sulla potenza e di morsetti a prigioniero (stud type) per connessioni di potenza sicure, affidabili e adatte all’ambiente marino. Un unico sistema pre-assemblato e collaudato.

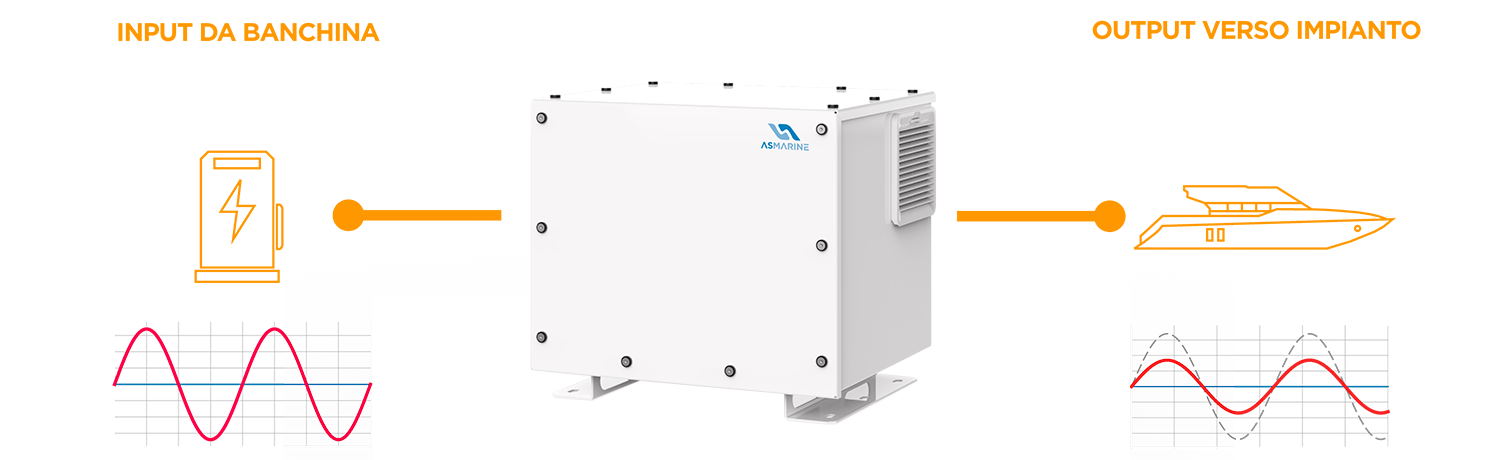

Trasformatore di isolamento
- La tensione erogata dal trasformatore verso l’impianto dell’imbarcazione rimane uguale alla tensione in banchina.
- Tensione e frequenza non vengono variate in nessun modo.
- Il trasformatore garantisce un completo isolamento galvanico tra la banchina e l’impianto dell’imbarcazione.
Funzione principale
Applicazione tipica
Trasformatore di isolamento step-up o step-down
- Il rapporto di spire tra l’avvolgimento primario e secondario non è unitario
- La tensione verso l’impianto dell’imbarcazione è permanentemente più alta o più bassa rispetto a quella della banchina
- Il rapporto di trasformazione è fisso e definito e non può essere modificato nel tempo
FUNZIONE PRINCIPALE
APPLICAZIONE TIPICA
Trasformatore di isolamento conversione di fase
- Permette di cambiare la forma in cui la tensione viene erogata verso l’impianto dell’imbarcazione
- Sono possibili diverse configurazione di fase e livelli di tensione
- Anche in questa configurazione viene garantito l’isolamento galvanico e la frequenza rimane invariata
FUNZIONE PRINCIPALE
APPLICAZIONE TIPICA
Per maggiori informazioni non esitate a contattarci compilando il modulo form qui accanto
